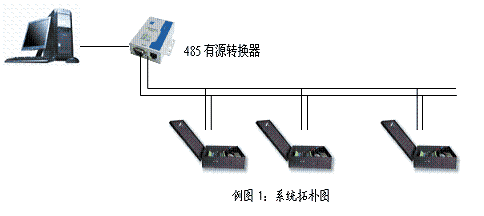

（一）系统拓扑图

  （二）系统实物结构图

                       网路多功能门禁控制/电梯控制系统

    多功能可编程网络门禁控制器
 产品简介
    H5200多功能可编程门禁控制系统采用高性能双串口可编程CPU，内置看门狗，实时时钟RTC，大容量非易失性存贮器，非常稳定和极高的性能，是银行、政府机关、工厂企业单位、智能楼宇门禁管制、电梯控制、视频监控系统的理想选择。
产品规格
    H5200控制器特性
    1、 4个wiegand 26接口，直接连接HID、 Motorola、JBC等品牌之wiegand感应读卡头
    2、 扩展的RS485接口可以连接32个KPE2100联网控制单元， 距离1200米内，最多可扩展到连接64个联网控制单元，每个联网控制单元可接1个感应头、1个开门按钮、1个门磁和提供一个继电器输出。
    3、 可注册20000张通行感应卡。
    4、 可保存11312条事件记录
    5、 可设定100个门禁时间组，每组按星期每天可设置8个时间段
    6、 可设定120个节假日
    7、 直接连接驱动4把12V电控锁，常开/常闭可选
    8、 可直接连接4个开门按钮（全部有光电隔离保护）
    9、 可直接连接4个门磁输入（全部有光电隔离保护）
    10、 直接连接4个传感器（如烟感，火警等）输入（全部有光电隔离保护）
    11、 直接连接驱动4个12V报警警号
    12、 内置电池充电电路，可直接连接大容量12V电池，停电可正常工作
    13、 可选择在线编程，方便客户版本升级
    14、 1个RS232/485接口可连接到主机或连接TCP/IP转换器，直接并入以太网实现网络控制
    15、 内含大功率变压器，220V电源输入，控制器可直接驱动电锁，报警器等。
